1 upevňovací materiál
1 montážní návod
Verze | Aretace pro zajištění ve středové poloze |
---|---|
Barva/povrchová úprava | pozink, Pozink |
Rozsah použití | Pro oboustranně výsuvné zásuvky, pro průběžné čelní panely |
Montáž | Na zásuvku, povrchová montáž |
Materiál | Ocel |
Model | 2002 |
Montáž | Side-mounted |
Nosnost | | 35,00 kg | 32,00 kg | 31,00 kg | 29,00 kg | 24,00 kg |
Způsob vysunutí | Částečný výsuv |
Demontáž pojezdové kolejnice | bez uvolňovacího táhla |

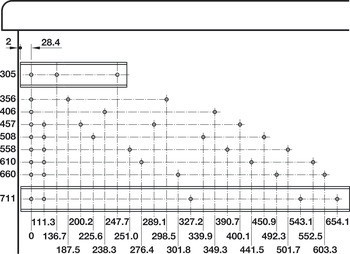

Montážní délka | | 508,00 mm | 305,00 mm | 356,00 mm | 406,00 mm | 457,00 mm | 610,00 mm | 711,00 mm | 558,00 mm |
Výsuvná délka | | 221,50 mm | 272,30 mm | 297,70 mm | 323,10 mm | 373,90 mm | 399,30 mm | 424,70 mm | 500,90 mm |
Funkce držení | Zajištění |
Jmenovitá délka | | 300,00 mm | 400,00 mm | 500,00 mm | 450,00 mm | 350,00 mm | 550,00 mm | 600,00 mm | 700,00 mm |
