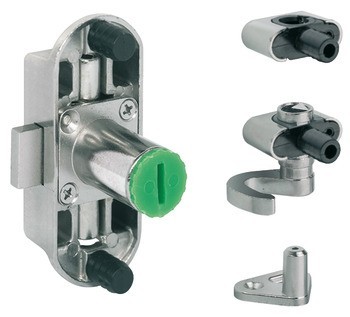

Sada trojcestného zámku, Häfele Symo EC, backset 15 mm

Name: Sada trojcestného zámku, Häfele Symo EC, backset 15 mm
SKU: 224.63.608
Price: 209.2 CZK
Availability: InStock

Kód: 224.63.608

209,20 Kč

za 1 sa bez DPH

Skladem u dodavatele

1 tělo zámku
1 pár zajišťovacích háčků
2 zamykací závory s podložkou k přišroubování
2 vodítka tyče

Parametry

Verze	Sada
Barva/povrchová úprava	Nikl, Nikl
Rozsah použití	Pro dělenou profilovou tyč, Ø 6 mm, pro zámkové vložky vsazované zepředu na místě realizace
Montáž	K nalisování
Materiál	Zinková slitina
Vhodné pro	Sada
Poznámka k montáži	Při návrhu skříní a výběru příslušenství k trojcestným zámkům zohledněte, že otočné trny musí být zkráceny na požadovanou délku.Při dané světlé výšce korpusu ⓒ a montáži trojcestného zámku do středu výšky je délka horní tyče ⓐ a délka spodní tyče ⓑ. Střed těla ⓓ – 25 mmDíky třem rozdílným rozměrům backsetu (15, 25 a 40 mm) je při stejném vzoru vrtání u korpusů rohové skříňky a řady korpusů možné vytvořit identické velikosti mezery.Upozornění: Standard Nova, backset 40 mm je připraven pro průběžnou profilovou tyč.

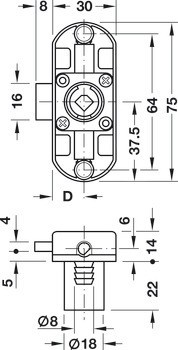

Průměr těla	18,00 mm
Povrchová úprava	Nikl
Backset	15,00 mm
Rozměr zdvihu závory	8,00 mm
Montáž	pravé
Délka těla vložky	22,00 mm

	Kód	Název komponenty	Množství v sadě
1	`224.63.600`	Trojcestný zámek, Häfele Symo EC, backset 15 mm	1 ks

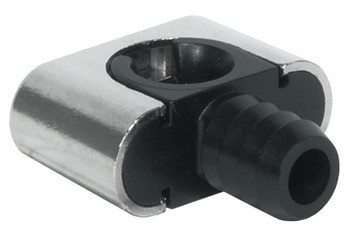

2	`239.76.761`	Vodítko tyče, pro profilovou tyč trojcestného zámku	2 ks
3	`226.57.708`	Zamykací trn, pro profilovou tyč trojcestného zámku, s podložkou k přišroubování	2 ks
4	`226.31.763`	Háková záskočka, Häfele Symo LA, pro profilovou tyč trojcestného zámku	1 ks
5	`226.31.764`	Háková záskočka, Häfele Symo LA, pro profilovou tyč trojcestného zámku	1 ks
