| Verze | plochý design, osa z kalené oceli v bezúdržbovém plastovém ložisku, se záskočkou |
|---|---|
| Barva/povrchová úprava | nikl |
| Rozsah použití | Pro modul a systémy profilů, kovové skříně a falcové dveře |
| Montáž | Upevnění dveří a bočního panelu k přišroubování(Šrouby nejsou součástí dodávky) |

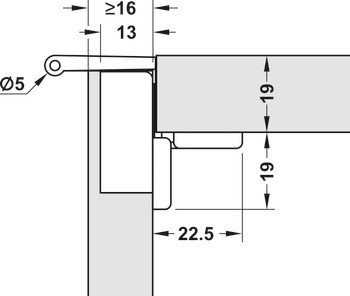

| Pro tloušťku dveří | 16 – 23 mm |
| Poznámka k montáži | pro montáž ramínka závěsu použijte šrouby Varianta délky 13 mm (obj. číslo 013.31.910) |
| Zařízení pro nastavení | Boční nastavení -3/0 mm, Výška nastavení ±2 mm |
| Materiál | Zinková slitina |
| Průměr patice | 5,00 mm |
| Pro materiál dveří | Dřevo |
| Verze nábytkového závěsu | plně naložené |
| Zpracování dveří pro sestavení | bez |
| Hloubka vrtání misky | 13,00 mm |
| Montáž misky závěsu | k přišroubování |
| Úhel otevření | 270° |

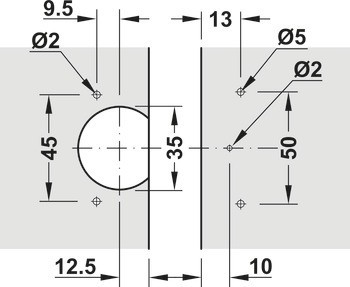

| Vzor vrtání | 45/9,5 |
| Průměr vrtání misky | 35,00 mm |
| Připevnění ramínka závěsu | K přišroubování |

344.74.010Množství: 1 ks
344.74.020Množství: 1 ks| Foto | Kód | Název komponenty | Množství v sadě | |
|---|---|---|---|---|

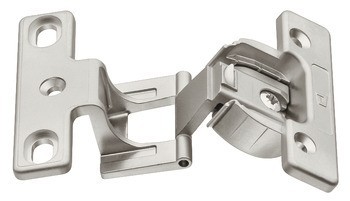

| 1 | ![]() | 344.74.010 | Závěs plněnal.m.15 zink.sl.k přišr. | 1 ks |
| 2 | ![]() | 344.74.020 | Miska k přišr.zink.sl.nik.45/9,5 | 1 ks |
